Wykrojniki jednoczesne a narzędzia progresywne — jak geometria detalu i wolumen produkcji warunkują dobór konstrukcji

Decyzja o wyborze technologii kształtowania plastycznego to jeden z najważniejszych etapów planowania produkcji elementów stalowych. Technologowie stają przed dylematem, w którym muszą zrównoważyć stopień skomplikowania detalu, wielkość planowanej serii oraz docelowy poziom automatyzacji gniazda produkcyjnego. Wybór pomiędzy obróbką jednooperacyjną a wielotaktową bezpośrednio warunkuje koszty projektowania narzędzi oraz ostateczny czas cyklu wytwarzania. Prawidłowa ocena tych czynników decyduje o rentowności całego procesu, szczególnie w przypadku rygorystycznych tolerancji wymiarowych.

Mechanika pracy układów jednoczesnych i progresywnych

Rozwiązania jednooperacyjne opierają się na zwartej, mocno zintegrowanej konstrukcji. Wykrojnik jednoczesny realizuje wszystkie operacje cięcia i gięcia w jednym suwie prasy roboczej, co doskonale sprawdza się przy mniej skomplikowanych detalach. Wszystkie krawędzie tnące pracują tu równolegle w obrębie pojedynczej stacji. Proces budowy takiego oprzyrządowania zajmuje zazwyczaj od dwóch do trzech tygodni, co znacząco obniża barierę finansową dla krótszych serii produkcyjnych. Architektura ta wymaga jednak najczęściej ręcznego podawania taśmy i manualnego odbioru gotowej formatki, angażując operatora na każdym etapie.

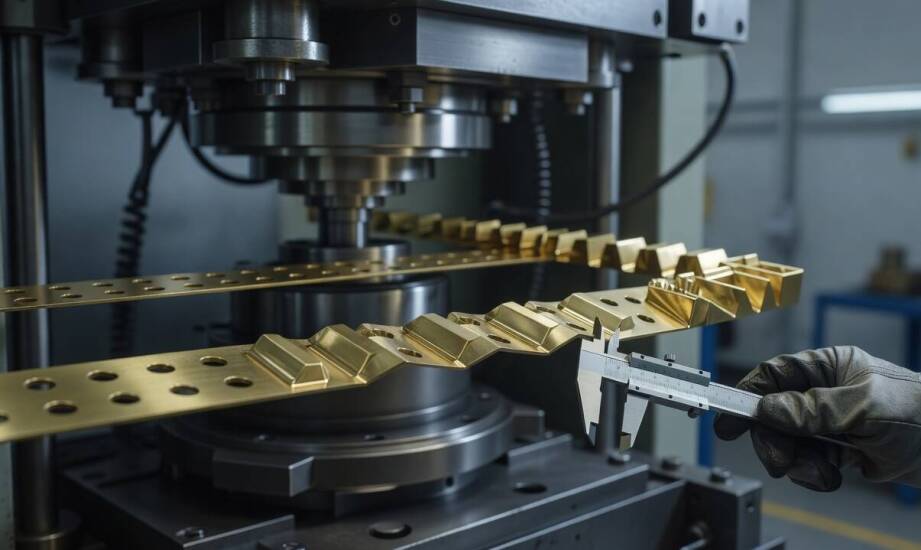

Zupełnie inną kinematyką charakteryzują się tłoczniki progresywne. W tym wysoce zautomatyzowanym systemie taśma materiałowa przemieszcza się sekwencyjnie przez kolejne stacje robocze. Każdy takt maszyny wykonuje pojedynczą operację technologiczną, taką jak dziurowanie, profilowanie czy odcięcie gotowego elementu. Półfabrykat zachowuje fizyczną ciągłość z taśmą nośną aż do ostatniego etapu, co pozwala na płynne formowanie kształtu bez przerywania cyklu. Czas budowy narzędzia progresywnego wynosi zazwyczaj od czterech do ośmiu tygodni, jednak architektura ta gwarantuje powtarzalność trudną do osiągnięcia w procesach rozproszonych na wiele oddzielnych maszyn.

Wpływ geometrii i wolumenu na architekturę narzędzia

Parametry fizyczne obrabianego detalu stanowią główne kryterium oceny wykonalności projektu. Grubość taśmy wejściowej oraz promienie krawędzi tnących wpływają bezpośrednio na mechanikę zjawiska pękania struktury i powstawanie gratu. Badania inżynieryjne wykazują, że utrzymanie luzu szczelinowego na poziomie od 5 do 10 procent grubości blachy minimalizuje wysokość zadzioru. Zbyt duży odstęp między stemplem a matrycą lub przyspieszone zużycie krawędzi wymuszają wprowadzanie dodatkowych, kosztownych operacji gratowania. Rozbicie trudnego profilowania na kilka osobnych stacji w układach progresywnych ułatwia kontrolę nad płynięciem materiału i skutecznie redukuje naprężenia wewnętrzne.

Zaawansowane geometrycznie wykrojniki do blachy stają się niezbędnym elementem parku maszynowego, gdy wolumen produkcyjny przekracza barierę kilku tysięcy sztuk miesięcznie. Pełna automatyzacja strefy podawania materiału eliminuje przestoje związane z obsługą manualną. Choć koszty projektowania i kalibracji układów wielotaktowych są wyraźnie wyższe, zakłady uzyskują drastyczne skrócenie jednostkowego czasu cyklu. Próg opłacalności przesuwa się na korzyść systemów progresywnych przy zamówieniach rzędu dziesiątek tysięcy sztuk rocznie, gdzie wyższa inwestycja początkowa szybko amortyzuje się poprzez bezobsługową pracę prasy.

Bilans czynników w planowaniu procesu tłoczenia

Ostateczny wybór technologii obróbki materiału wymaga rygorystycznego zestawienia cech produktu z możliwościami infrastruktury zakładowej. Główne kryteria warunkujące tę strategiczną decyzję obejmują:

• stopień skomplikowania obrysu zewnętrznego,
• rygorystyczność nałożonych tolerancji wymiarowych,
• wyjściową grubość i twardość blachy,
• planowany miesięczny harmonogram odbiorów.

Narzędzia jednooperacyjne pozostają sprawdzonym wyborem w środowisku prototypowym i małoseryjnym, gwarantując przewidywalne i niskie koszty startowe. Systemy wielotaktowe przejmują z kolei ciężar wykonawczy przy projektach masowych, zapewniając bezkompromisową stabilność wymiarową przy maksymalnej prędkości bicia prasy. Producent oprzyrządowania, firma Prodmet S.C. z Wtórka, na co dzień projektuje i buduje dedykowane narzędzia specjalne. Opierając się na ponad dwudziestoletnim doświadczeniu, inżynierowie zakładu analizują dokumentację techniczną detalu i dobierają optymalną strategię obróbki CNC, dostarczając sektorowi przemysłowemu sprzęt ściśle dopasowany do cyklu życia danego wyrobu.
